三代三翼旋转门有何神通 ,郑州三翼门的结构特点

放大字体  缩小字体 发布日期:2017-03-27 03:30:15    浏览次数:0    评论:0
导读

郑州第三代三翼门优化用全新设计研发的门扇连接五金件取代三角力臂,实现了门扇及连接五金件整体组装出厂,现场安装时,只需将整体组装好的门扇用专用螺母固定到上下两部分的旋转托盘上,即可完成门扇安装,大大提升了门体组装效率。结构更加科学牢固!

三代三翼旋转门有何神通 ,郑州三翼的结构特点,郑州旋转门厂家

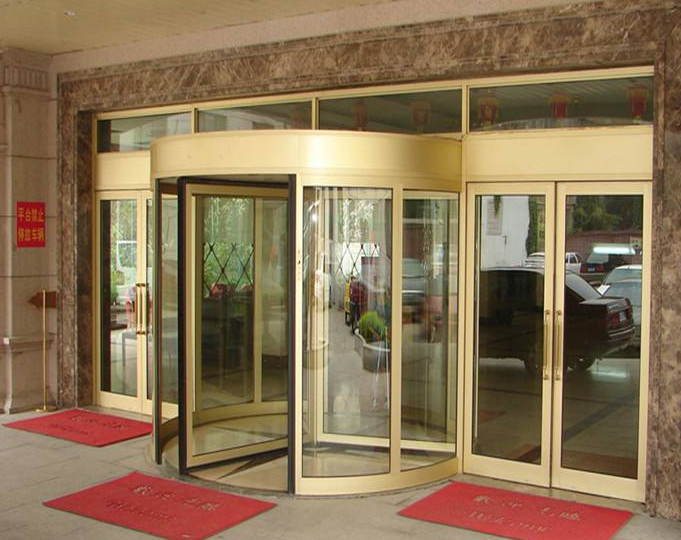

三翼门作为旋转门产品中生产技术及门体结构最为成熟的门型之一,外观简洁,应用广泛。2016年底,为满足日益增长的市场需求,推动企业内部产品生产及安装标准化战略的实施,郑州三翼旋转门产品的第三次优化被提上日程,经过三个多月的攻坚,全新三翼旋转门已经成功完成了型材、零部件优化及组装测试,本次产品优化主要对原有的三翼门门体型材结构、五金件、电气部分、产品安装指导标识、胶皮及胶条规格等做了重新设计调整,剔除冗余工序,优化型材零部件种类结构,压缩整体生产周期。使之更加符合锐泽对产品批量化、标准化生产及快捷简便安装的要求。 下面随小编一起了解优化后郑州三翼门的结构特点:


框架型材优化 Part-1:第一部分,立柱优化 郑州第三代三翼门针对立柱铝合金型材结构进行了优化升级,全新三翼门立柱采用组合式结构,方便于弧壁玻璃上下及两边进入玻璃槽的安装。每根立柱由两根型材卡扣而成,安装时将玻璃整体一次性置入框架,盖上两侧立柱型材盖板,塞入胶条,即可完成安装,方便快捷.


△中间立柱  △出入口立柱   帽头优化 郑州三翼门采用的是AB帽头结构,本次帽头型材设计融合了弧壁玻璃槽、内吊顶板的安装槽,AB帽头的连接结构三位一体设计,使旋转门的结构整体性更强,生产安装更方便。

下踢脚优化 第三代郑州电动三翼门优化中对下踢脚型材结构做了重新调整,在下踢脚型材内侧上边缘加入了一条胶条凹槽,产品安装前可提前将密封胶条塞入胶条槽,安装时将玻璃置入下踢脚槽内,仅塞入外部密封胶条即可.保证了弧壁钢化玻璃与下踢脚内侧的隔离,使固定更安全施工更方便.



中柱优化 三翼门中柱的优化设计,主要考虑到门体的结构和外包饰板的处理。第三代三翼门中柱整体形状由圆形改为六边形,外露部分设计成直角U型结构,挂载门扇的三边与相邻边之间设计一定角度的凹陷,这样做出来的立柱,直角直棱与门扇贴合紧密,既方便外饰扣板标准化生产,安装起来更加便捷,可谓一举两得.



五金件优化 Part-2:第二部分门扇组装五金件及固定件优化 传统郑州电动三翼门门扇与立柱组装连接多采用的是中柱顶部与底部加装三角力臂固定的形式,此种方式所使用的三角力臂五金件需单独焊接生产,焊接质量不可把控,此种三角力臂式组装从源头生产到后期安装,已不适应标准化生产安装的需求,针对以上问题,


郑州第三代三翼门优化用全新设计研发的门扇连接五金件取代三角力臂,实现了门扇及连接五金件整体组装出厂,现场安装时,只需将整体组装好的门扇用专用螺母固定到上下两部分的旋转托盘上,即可完成门扇安装,大大提升了门体组装效率。结构更加科学牢固!



帽头连接五金件优化 第三代三翼门AB帽头连接五金件,由原有的铁板材质更换为铝合金材质,采用专用设计的铝合金连接板型材,根据帽头的不同间距尺寸,场内直接加工生产,更加方便快捷。      其它细节优化 Part-3:第三部分,安装指导标识优化 旋转门产品型材料及五金件的种类众多,部分非指导安装的客户,在实际安装中,虽有产品安装手册指导,但面对众多的零部件,经常毫无头绪。针对这一问题,郑州旋转门采用人性化的指导标识贴形式,粘贴到相应零部件上,标识贴记录了零部件名称及用途,安装复杂的部分配以图片说明,方便非指导客户自行安装。


胶皮、胶条优化 全新三翼旋转门,对展箱玻璃、门扇玻璃、外弧臂玻璃密封所使用的胶条规格类型进行了统一,同时,对出入口两侧、门扇底部的防撞胶皮,做了统一优化处理,这样减少了胶条、胶皮的种类,提升门体安装效率。


M ANUFACTURINGEXCELLENCE 匠心 · 卓越制造 经过第三代优化后的郑州三翼旋转门产品,门体型材及五金件加工上,继续深化机械化、标准化的加工思路,进一步增强了产品质量的稳定性,同时,将原有门体加工周期缩短了近三分之一,对一些紧急订单,批量订单的处理能力更强;另外,经过优化后,全新的三翼旋转门组装更加方便快捷,提升了门体现场安装效率,降低安装难度,节省了客户的安装费用.虽然现在国内外旋转门产品技术已经相当成熟,但一直秉承"为客户提供高性价比的产品"这一经营理念,以精益求精的生产管理态度,在旋转门产品优化的道路上用心做到极致。


(文/小编)
