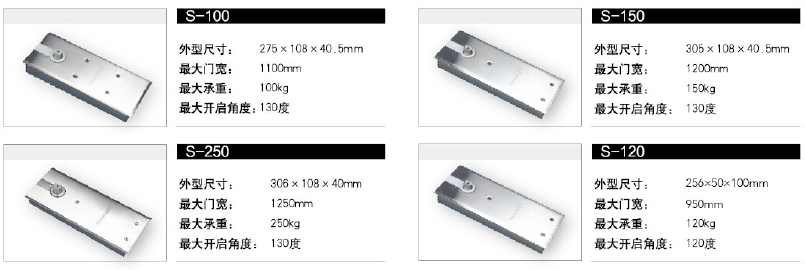

松下地弹簧产品型号,S-100、S-150、S-250、S-120、S-100B 用途描述,松下地弹簧中心轴双向开启型,90度止动定位,双速可调,中心复位接近零误差,关闭紧密节约空调能量,本体在安装盒三向可调节,1.5mm加厚不锈钢面板,欧式凸轮头,超强静音,超长寿命,超强静音,采用进口润滑油,开闭无声,超长寿命,松下地弹簧产品制造过程,全部采用进口数控机床生产,严格标准化控管,地弹簧主体采用自动造模设备,无针孔空隙,杜绝漏油,主要零件均用合金钢热处理,具耐磨性,使用寿命长。
松下地弹簧,郑州松下地弹簧代理商处理一批松下地弹簧,价格优惠,只为更新换代,清理库存,全新的松下地弹簧6折出货,约600台松下地弹簧s100型号的,保证正品全新,三年质保。
郑州联同创金属制品有限公司 河南松下地弹簧代理商:0371-65552111,13271597000,www.1766.cn
S-100地弹簧,S-150地弹簧,S-250松下地弹簧,通过100万次寿命试验,2年质量保证,全国销售电话:400-100-1279.
符合QB/T2697-2005标准
超长寿命
加厚1.5mm不锈钢面板、欧式凸轮头
中心轴双开开启型,90度止动位,双速可调,中心复位接近零误差
通过欧盟EN1154标准测试
超强静音
主体采用自动造模设备,无针孔空隙,杜绝漏油
超强密封垫片
本体在安装盒内三向可调节
传真与电话功能兼备 机身设计小巧简单
通过欧盟EN1154标准测试
符合QB/T2697-2005标准
超强静音
采用进口润滑油、开闭无声
超长寿命
主要零部件均用合金钢热处理,具耐磨性
主体采用自动造模设备,无针孔空隙,杜绝漏油;
加厚1.5mm不锈钢面板、欧式凸轮头
超强密封垫片
中心轴双开开启型,90度止动位,双速可调,中心复位接近零误差
本体在安装盒内三向可调节。
配置 标准臂 凸轮动作 最大开门角度 关门速调整器 入锁速调整器 定位装置 左右边门共用
S-150 √ √ √ √ √ 在90度定位 √
松下地弹簧s-100产品特性:
- 高精度加工 确保持久使用后中心复位仍保持0度偏差,大大节约室内空调能量;
- 超薄机体 机体厚度只有40.5mm非常适合楼层安装;
- 加厚不锈钢盖板 不锈钢盖板厚达1.5mm防止坍陷变形;
- 加厚连杆及弹簧保证100万次使用寿命;
- 全自动数控机床加工保证产品加工精度确保不漏油低磨损;品种型号价格名称型号最大门宽尺寸最大承重外观尺寸(mm)备注地弹簧S-1001100mm100KG289×122×40.590度止动定位,双速可调,最大开门角度120度,银色本体及外壳上/下/顶夹JFL-020S/010S/030S拉丝不锈钢 方形曲/锁夹JFL-040S/JSL-010S拉丝不锈钢 方形
松下地弹簧结构说明:如图,5-12部分安装在21(主机缸体)内部,13(压力轴承)在5(凸轮)底部,起到支持凸轮,和随凸轮转动,减少摩擦的作用。4(凸轮盖板)封闭缸体上表面。
14(速度调节阀),安装到缸体里面控制油路。所有零件安装到缸体内后,缸体内注满液压油,4(凸轮盖板)14(速度调节阀)20(尾塞)必须密封紧密。
工作原理:开门时人推动门体带动5(凸轮)转动,凸轮带动9(连杆)压缩8(弹簧)。这过程中,12(活塞)将润滑油通过单向阀压入缸体另一侧。当门开启到90度时,凸轮上的凹槽卡到两托板(6)间的7(定位滑轮)上,起到90度定位的功能。
当关门时,人力将托板拉出定位滑轮,压缩的弹簧释放弹力,带动连杆、凸轮、关门。在关门过程中单向阀封闭,润滑油通过油路流向另一侧,油路上有14(速度调节阀)调节流量的大小,控制着关门的速度。
