南天旗杆 , 南天旗杆厂家,不锈钢锥形旗杆制作流程及行业标准

放大字体  缩小字体 发布日期:2018-05-11 02:52:47    浏览次数:1    评论:0
导读

南天旗杆拥有多项专利技术与自主知识产权,人性化的功能配置可供选择:内置式装置、顺风定位装置、风动装置、电动升旗系统、自动奏国歌系统,先进的加工设备与严格的工艺流程,成就了南天旗杆稳定的品质与卓越的表面效果。

南天旗杆, 无锡南天旗杆厂家品牌简介:南天安全设施有限公司为香港美力凯国际在中国无锡的全资公司,长期致力于对场地安全保护系统的设计和开发与生产产品主要有不锈钢锥形旗杆、铝合金旗杆、电动旗杆、美式钢管栅栏、网片栅栏及不锈钢锥形旗杆和电子安防产品。在国内已成功地为多个奥运体育场馆、会展中心、学校、工矿企业、政府机关、住宅小区等提供和配套了系统的安全保护产品,并得到了客户的一致好评。

南天旗杆拥有多项专利技术与自主知识产权,人性化的功能配置可供选择:内置式装置、顺风定位装置、风动装置、电动升旗系统、自动奏国歌系统。

先进的加工设备与严格的工艺流程,成就了南天旗杆稳定的品质与卓越的表面效果。

南天完善的售后服务体系,能够迅速响应客户需求。产品由中国人民保险公司PICC全面承保产品质量险和产品责任险”,解决客户的后顾之忧。

南天人将源源不断的开发更优秀的产品,孜孜不倦的追求更卓越的品质,服务于每一位客户!



不锈钢锥形旗杆设计说明



一、 设计理念及依据

本旗杆设计依照《中华人民共和国国旗法》及新的旗杆设计规范(标准制定中),采用锥形外观造型。此设计不仅大大增加了旗杆强度,同时也摒弃了传统分节式旗杆露丑的变径截口,使旗杆整体线条流畅,过渡自然大方,外观精致庄重。

二、 设计方案

1、 外观

旗杆设计锥度为1100,即15米的旗杆上口径80mm,渐变至下口径230mm,旗杆外形锥度上升,无变径截口,给人挺拔庄重之感,使用强度也更有保障,并有效的规避了节式旗杆的摇晃缺陷。

2、 主材

主材采用的SUS304不锈钢。优异的材料特性,保证持久的耐候防腐性。

3、 表面处理

我们采用专业设备整体拉丝处理,色泽均匀一致,呈现不锈钢材质的金属本色。

4、 内置式升旗装置

 专利技术让旗绳隐藏于旗杆内部,通过定制的手摇装置,控制旗帜的上下升降,而旗绳则隐藏在旗杆内部,不再遭受风雨之苦。

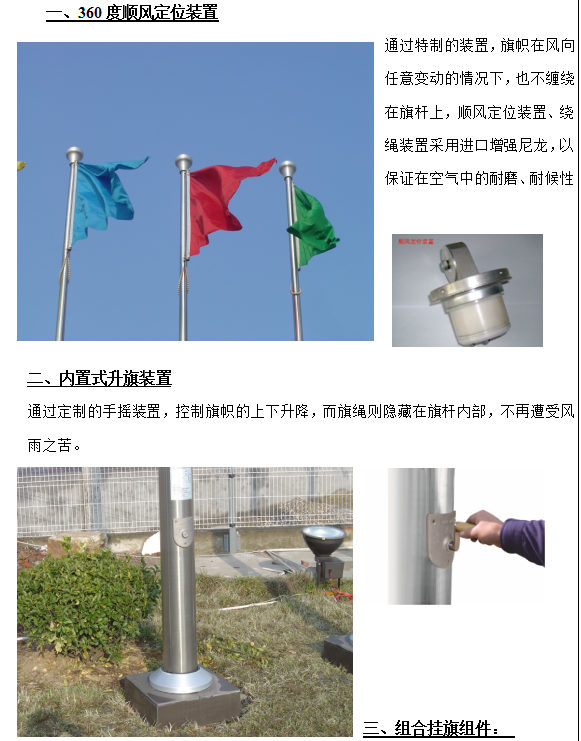

5、  360度顺风定位装置

特有的专利装置,可使旗帜依自然风向的变化而转动旗帜方向,让旗帜不易缠绕在旗杆顶部。

6、  顶部免维护设计:

旗杆从顶至下没有一个易生锈的部件,全部采用不锈钢或增强尼龙,包括固定螺丝、滚珠均为不锈钢材质。

7、  防卡设计

顶部的滑轮设计有防卡绳功能,全封闭的滑轮组件完美的组合,使旗绳无论如何运动都不会被卡。

8、  组合挂旗件:

专业配套的挂旗组件让升降旗变得特别方便,只要一挂一钩两个动作,既简捷而且安全,不会再有旗帜脱落的现象。

9、  不锈旗绳:

不锈钢升降旗绳,延长了旗绳的使用寿命,使产品更经久耐用。

10、  高强焊接:

船舶级的焊接牢固可靠、均匀饱满,焊接强度=国家规范。

11、 手摇升旗:

手摇式升降旗方式,配备专用摇把,只有本单位负责升旗的人士才能升降旗,外人也是不易破坏。

12、 电动升旗装置:

专用技术遥控升旗,使升旗速度更均匀,还有多种控制方式供客户选择。并可同时具备手动应急功能。

13、 个性化顶球设计:

为满足不同客户的审美需求,我们设计出多种款式的装饰顶球,客户可根据自己单位的情况来选择有自己特色的顶球。

14、灯光景观照明:(选配)

根据国际上对国旗的规定,要求本国国旗不应该孤独的在黑暗中飘扬,LED灯光景观旗杆的运用,不仅体现对国旗的尊重,同时也是夜晚一道美丽的风景线。




不锈钢锥形旗杆技术要求及工艺流程



一、 技术要求:

1、 锥度:1100

2、 表面处理:哑光,横向发丝

3、 功能:

1)内置式手摇装置:通过特定的手摇装置,控制旗帜的上下升降,而不锈钢旗绳则隐藏在旗杆内部,不再遭受风雨之苦。

2360度顺风定位装置:确保国旗随风飘扬,不出现旗帜绕杆现象。绕绳装置采用进口增强尼龙(以保证它在空气中的耐磨性、耐候性)。

4、 结构:

116米以内高度的杆体必须无横向接缝以保证杆体强度与美观。

2)锥形旗杆的上口径必须保证¢80mm

3)顶部球冠采用铝合金铸造球冠。

5、材料壁厚为2.5-3.0mm不锈钢冷轧板。

6、材质:不锈钢冷轧卷板,厚薄均匀,材质纯正无杂质。采用此种板材加工的旗杆强度好,而且表面色泽光滑均匀、抗风能力强、持久新洁。

二、加工工艺及流程

1落料:将进口卷板经过平整机平整后,按旗杆高度沿纵向张开放样,用等离子切割机切下,同时磨平切口。

2卷制:将按放样切割下的不锈钢板,放入大型旗杆专用卷曲机中卷制,卷制前,应按旗杆锥比(1100)选用特定模具。

3拼缝:将卷曲后的半产品放入拼缝机中,合拢纵向接缝,同时点焊定位。

4焊接:在拼缝机上,采用自走式氩弧焊接设备对合拢后按缝进行自动焊按。

(氩弧焊有渗透性,内、中、外同时焊到)

5、 磨缝:对焊接后的真缝,采用人工精修打磨,确保焊缝处平整无突起。

6、 校直:将上工序后的产品放入校直机中,使用校直仪及液压机构,进行焊接变形弯曲的校直。

7、 光:将校直后的旗杆放入大型旗杆抛光机口进行表面自动抛光及发丝抛光。

8、 组装:将旗杆的球冠滑轮,顺风定位装置,手摇升降装置及底部连接加强筋焊接或组装到旗杆杆体上。

9、 包装:先用软薄膜包装,再进行纺织带包裹。


南天旗杆电动升降装置

控制方式:电动(现场可手动、遥控控制,计算机远程控制)。控制要求:电动升旗按钮开关控制旗帜升降,可遥控旗帜升降,可调整升旗速度,到位时间与国歌播放时间一致。停电时可以手动操作升降旗帜。

性能参数:电源电压: AC220V±15%,50HZ; 驱动电机功率: 180W~250W;  使用环境温度:-25℃~55℃; 运行速度:≤±23m/min; 驱动电流: >1A。



控制方式:电动(现场可手动、遥控控制,计算机远程控制)。控制要求:电动升旗按钮开关控制旗帜升降,可遥控旗帜升降,可调整升旗速度,到位时间与国歌播放时间一致。停电时可以手动操作升降旗帜。

性能参数:电源电压: AC220V±15%,50HZ; 驱动电机功率: 180W~250W;  使用环境温度:-25℃~55℃; 运行速度:≤±23m/min; 驱动电流: >1A。



电动旗杆国歌同步说明:

1、 根据现场实际情况,现场操作盘、旗杆控制箱可以放在一个壁挂控制箱里,位置便于现场操作控制的地方,布线图详见系统图纸。

2、 如果国歌同步音频信号需要主控计算机提供给甲方的扩音系统的,建议主控计算机尽量靠近扩音系统,因为该音频信号为小信号,距离远了,会受到干扰影响。

一、 电动旗杆功能描述:

² 先进性

旗杆控制器采用先进的微电脑芯片作为中央处理器,升旗电机采用先进的步进电机,整个控制系统能对旗杆升旗、降旗的时间进行准确有效的控制,实现和国歌同步的时间精度达到0.1秒,使整个升旗系统运行更加可靠稳定。

配上主控计算机,和专用控制软件,可实现多根旗杆联网控制,达到群升、群降、群停功能,也可以对其中任意几根旗杆进行单独操作,在主控机上可以实时监测每根旗杆的运行状态(正常还是故障,旗所处的实际位置),在旗升、降过程中能显示旗帜实际升、降的全过程。通过主控计算机中预先储存的歌曲库(如国歌库,具体以甲方提供MP3格式的国歌库为准),对每一首歌曲可实现自动同步升旗功能,在升旗的同时,提供同步音频输出到甲方提供的功放设备中,进行同步播放。同步的时间精度达到0.1秒,对于13米的旗杆,歌曲长度不宜小于15秒。

² 控制方式多样性

整个旗杆升旗的控制方式有两大方式:

1、 电动升旗:a可以通过现场手动操作盘进行

       升、降旗操作。

               b可以通过配备的专用遥控器进行操作。

               c可以通过远程主控计算机进行远程升、

降旗控制



2、 手摇升旗:在没有电或出现意外情况使电动升旗不能

进行时,可采用配备的专用摇把进行手摇升、降旗。

二、 技术参数:

  源:AC220V±15%

  率:250W

  机:88A二相步进电机

通讯方式:RS485

歌曲时间:15秒~255秒(13米旗杆)

控制方式:手摇,电动(现场手动、遥控控制,计算机远程控制)

手动旗杆升旗装置 人性化的防滑落装置:


在内置式升降机构上加装了防滑落装置;

未经授权,无关人员无法对旗杆进行任意操作;

确保挂旗装置任何时候都不会因违规操作而滑落;
