郑州自动感应门 郑州同创 郑州同创自动感应门厂家专业定制各类自动感应门、型材门、型材隔断等,企业拥有近二十年市场经验的优质技术服务团队,及售后维修团队。专为客户量身定做各类自动感应门、旋转门、型材门、型材隔断、门禁系统等。


 郑州同创自动门是一家集研发,生产,安装、维修于一体的专业性自动公司。企业拥有近二十年市场经验的优质技术服务团队,及售后维修团队。专为客户量身定做各类自动感应门旋转门、型材门、型材隔断、门禁系统等。


郑州同创自动感应门 郑州同创自动感应门分有框无框自动平移门、自动平开门、自动重叠门等,外饰面可根据需要喷涂多种色彩。适用于各类酒店、医院、办公楼大门、楼层及办公室入口,同时可根据需求配备各种门禁系统,如指纹门禁、刷卡门禁、面部识别门禁、虹膜门禁、指静脉识别门禁等;


郑州同创型材门 郑州同创型材门采用铝合金型材,主要适用于办公楼、银行、酒店、商场、咖啡厅、展示厅和快餐店 等场所, 内门、外门均可安装使用。


郑州同创铝合金型材隔断,型材隔断采用现场底噪音无污染的快捷组合方式,为您营造高雅美观温馨的办公环境。广泛用于写字楼、会议室、培训室、酒店等


郑州自动门生产安装厂家 联系  15093349666, 037165552111.

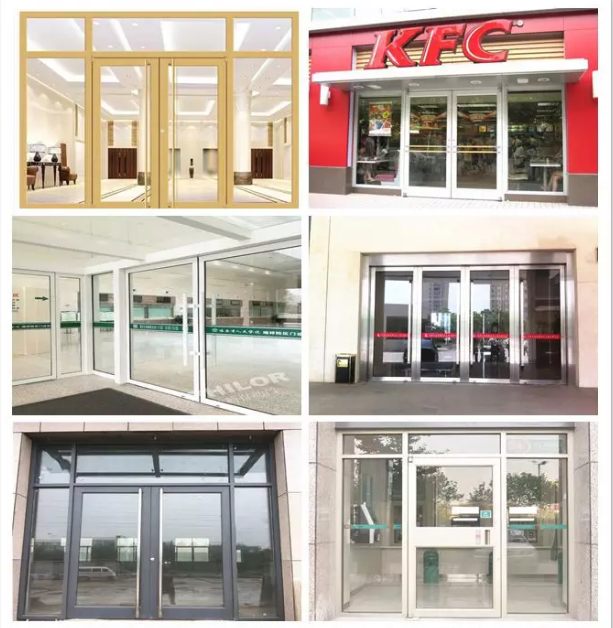

自动感应门图片如下

 豪华智能两翼自动旋转门 ,豪华智能两翼自动旋转门中间加设平移自动感应门,可以提供旋转或感应平移两种开门方式来选择运行,以独特外观设计广泛应用于酒店、商场、机场、写字楼、娱乐中心等,在寒冬风沙及夏季酷热时采用旋转方式通行,及至春秋季节,室内外温差不大时,选用自动平移门方式通行,不仅为通行提供了便利,而且使建筑更加节能环保,智能两翼自动旋转门效果图 智能两翼旋转门的智能体现在哪里? 当行人距离弧形活动扇10公分时,非接触式雷达像眼睛一样将有人的信息传达给微电脑,微电脑立刻发出两个信号,让弧形活动扇回滑,主动避让,同时刹车停止旋转,等行人通过后恢复旋转,四翼手动旋转门 造型独特来占领市场,用户可根据不同的季节和需要很方便地通过"开关按钮"确定所需要的功能,由于其特殊的结构和精湛的工艺,使门的设计从结构上纵人一种舒适,优美之感,同时也具备其它旋转门的优越性能。该旋转门外观时尚,大方,适用于酒店、宾馆、办公楼、写字间、银行、医院、购物中心等场所。并在全国各地各个部门得到广泛应用,因其卓越的功能和简约的风格,获得一致好评,销量逐年上升。


速装型材自动门门体采用6063T5铝型材,美观耐用,加工精度高,抗腐蚀,防辐射。适用于办公楼、酒店、商场、机场、娱乐会所等多种场合。

根据门洞尺寸订做,严丝合缝,快速发货,无须切割焊接。大梁和导轨采用一体式,省去现场安装导轨的工序,安装更加快捷方便。所有玻璃均为8mm钢化玻璃,采用安全胶条固定,安装完毕后即可交付验收使用;大梁采用双扣边设计,造型立体美观;导轨采用可更换式消音轨道,运行静音流畅;门扇横竖料采用隼式连接,牢而不扭;门扇中腰机械锁设计,停电无忧;止摆器内置快捷安装,无须地面打孔;周边地弾门四周双毛条,双重密封。

大梁类型分为:经典日款、壁挂日款和奢华欧款。

门扇类型分为:捷秀系列(俊秀、精巧、便捷)、捷美系列(精美、精干、优质)、捷威系列(威武、庄严、大气)。

4种现货颜色:航空银色系、琥珀茶色系、珊瑚灰色系、3D木纹色系。另有素材,可根据需要进行氟碳喷涂或外包铜板或不锈钢。

门洞最大宽度为15米,最大高度为6.2米。平移门的最大宽度:经典日款(5.2米)、壁挂日款(4.5米)奢华欧款(5.2米)。平移门的最大通行高度3.5米。


序言 1

一、手册使用说明 3

二、DIY速装型材自动门整体结构图 3

三、DIY速装型材门型材截面图 4

四、安装流程图 5

五、安装前准备工作 7

七、 门套安装 7

八、安装平移门 11

九、安装地弹门 17

十、安装亮窗 17

十一、施工后检查 19

十二、验收培训和维护指南 19


 一、手册使用说明

1、谢谢您选用本公司产品!请在使用前仔细阅读本使用说明,以确保产品正

常使用及室内外人、物安全。

2、手册对型材门的安装、调试、维护进行了说明。

3手册供从事金属结构和电气技术工作的专业人员使用。

4、本公司保留对产品修改的权利,如有修改恕不另行通知。

5、本手册的信息可能包含印刷错误,图片可能与实物不符,以实物为准。

6、本说明中所提到的组件及附件仅作说明之用,不代表采购的配置,详细的配置以采购配置清单为准。

7、未经授权禁止复制或使用此说明书中涉及的任何内容。

8、本说明中标注的尺寸单位为:毫米(mm

9、组装过程中所有螺丝配件在组装过程中必须锁紧,防止松动脱落发生以外;

10、手册中出现的以下标志做为某些危险标志和重要注释标志:

可能造成零件损害或功能失效

有益于工作顺利进行的提示

二、DIY速装型材自动门整体结构图

DIY速装型材门的结构分为三个部分:自动门部分,边门部分和亮窗部分。其中自动门部分由大梁、门机、活动扇、固定扇等组成;边门部分由边梁、地弹门或固定扇等组成;亮窗部分主要是玻璃及配件组成。如图2-1

 此图为整体结构图,可以根据门洞尺寸分成多种组合模式(本说明以此图中模式为例进行说明,其他模式类似),例如对于比较小的门洞可以单独做自动门或地弹门。边上横使用的是边柱。


三、DIY速装型材门型材截面图

 四、安装流程图

此流程图为常规做法,具体根据个人安装流程习惯,顺序可以做相应调整。



五、安装前准备工作

1、准备安装工具,复核门洞尺寸;

2、将货物搬运到距离安装位置较近的位置,且方便安装,在搬运过程中注意保护产品,以防碰坏刮花;

3、拆箱取产品,轻拿轻放,防止造成不必要的损伤,在取的过程中检查一下产品是否有损坏,如有问题及时处理。


产品多数为喷涂处理且重量较重,表面碰到锐器容易碰伤,在运输和安装时注意人身和产品安全。



六、基础施工

1、确定型材门安装位置,并观察是否符合安装条件。

2、用激光水平仪测量门洞地面的水平方向和竖直方向尺寸的误差,至少测量五个点并做记录,以备安装使用;

3、画线打安装孔,地面安装孔位如下图:注:L:门洞宽度;D:门体宽度(常规D=L-10);H:平开门宽度;S:地弹门宽度。



因立柱在出厂前安装孔已经生产好,安装时需根据立柱原有的孔位在安装面上打孔。



七、 门套安装

1、  组装自动门大梁,自动门大梁由大梁、顶板和盖板组成,组装图见图,通常组装大梁是先组装大梁和顶板,用M6*10内六角连接,出厂前安装孔已经开好,锁紧螺丝;盖板是在门机和门扇都安装好后再安装,盖板是活动件。



2、组装边门大梁,边门大梁是由边梁、顶板和盖板组成,组装图见图:边梁组装和大梁相同,先组装边梁和顶板,用M6*10内六角连接,出厂前安装孔已经开好,锁紧螺丝,盖板是在地弹门安装好后再安装,盖板是活动件。


3、大梁与立柱连接,组装时先将横梁连接板用3个M8*16外六角安装到大梁上并锁紧,大梁上为安装槽,连接板凸出大梁端部13mm,然后将4个M8*16外六角安装到立柱安装槽内,调整高度并锁紧螺丝。高度为大梁下口距立柱下口的距离。立柱的上下区分见下图:有安装缺口的为立柱的下口,没有的为上口,缺口为安装立柱固定铁板用。



4、边梁与立柱连接,组装时先将横梁连接板用3个M8*16外六角安装到边梁上并锁紧,边梁上为M8拉铆螺母,然后将4个M8*16外六角安装到立柱安装槽内,调整高度并锁紧螺丝。高度为大梁下口距立柱下口的距离。



5、立柱与边上横连接,组装时先将通用连接板用3个M8*16外六角安装到边上横上并锁紧,边上横上为螺丝槽,连接板凸出大梁端部15mm然后将3M8*16外六角安装到立柱安装槽内,调整高度并锁紧螺丝。保证边上横上口与立柱上口平



6自动门安装门套

先将立柱固定铁板用M8*16外六角螺丝安装到中柱上,螺丝锁紧。将组装好的整体门套竖起放到门洞指定位置处,门体与周边原有建筑连接时需考虑原有建筑所用材料来选择安装所用材料,如现场是大理石或混凝土结构,安装材料用塑料膨胀安装,如现场是木板或幕墙型材,安装材料用自攻丝或机械螺丝(立柱在出厂前安装孔开了两种规格,方便现场安装选择安装方式)。将立柱和上横梁固定到原有建筑结构上,在固定过程中注意门体的水平和竖直方向精度,避免因偏差较大造成门体不正影响使用。中立柱下口固定到地面上,固定方式见下图:安装孔在基础施工时已经开好,用8mm塑料膨胀将立柱固定铁板固定到地面上并锁紧。





在安装自动门门套时,安装人员注意安全防护,以防发生意外造成人员受伤。




八、安装平移门

1、组装平移门门扇

根据图纸找出活动扇的型材料和组装工具及配件,在型材玻璃槽内贴泡沫条,避免因玻璃角撞击型材损坏玻璃(在安装玻璃前在玻璃槽内涂抹建筑硅胶,因捷秀料型材尺寸较小,防止型材横向受力变形玻璃脱出),。门扇组装方式为横料插入竖料中,组装时建议先组装下横料,先把3*12毛条穿入下横料的毛条槽内(活动扇的下横料的下口一边有毛条槽,一边没有毛条槽,安装自动感应门时注意方向,见下图),然后下横料一头插入勾企竖料,一头插入中竖料,横料与竖料使用M6*20内六角螺丝连接锁紧组成一个U型框,将玻璃装到U型框内,玻璃推到与下横料的泡沫条接触。



4M8*25外六角螺丝放入上横料螺丝槽内,螺丝的作用是连接活动扇与自动门吊架,然后将上横料组装到门框上,用M6*20内六角螺丝锁紧,用卷尺测量门扇对角线尺寸是否相等,确保门扇成方形并锁紧所有螺丝。


安装玻璃胶条和对缝胶条,玻璃胶条只有一种,胶条出厂时是两根在一起的,安装时先分开,分别从玻璃两边塞进玻璃槽内,胶条有倒刺结构的那面贴着玻璃,对缝胶条出厂时是两根在一起的,安装时先分开,卡到活动扇中竖料的方形孔中。将孔塞安装到竖料上的螺丝过孔中。如下图组装好的结构:



固定扇扇的组装方式同活动扇的类似,固定扇上安装止摆器,止摆器的安装方式捷美和捷威的是相同的,和捷秀的有区别,捷美和捷威的安装方式如下:先将止摆器固定板用两个M6*10内六角螺丝固定在勾企料上,再将止摆器用2M6*10内六角固定到止摆器固定板上并锁紧所有螺丝。此种止摆器可以在门扇组装好后再安装。



安装方式如图:此种止摆器再组装门扇时需将止摆固定块用1M6*20内六角固定到勾企料上,固定块的安装孔和下横料的安装孔是共用的,再将止摆器用2M5*10内六角螺丝固定到固定块上,锁紧所有螺丝。



2、安装门机,此说明书中的大梁为集成款,即梁和轨道是在一起的,使用的是松下门机,将马达、尾轮、控制器和皮带安装到大梁上,并大概调节距离,马达在大梁的右端,尾轮在大梁的左端,控制器靠近马达端,然后接线。自动门感应器的安装:因各生产厂家的感应器大小及安装孔位不相同,出厂时感应器的安装孔未加工,室外的感应器安装在大梁上,安装时根据感应器的孔位在大梁中间加工安装孔及穿线孔,室外感应器走线方式是从控制器在螺丝槽内走线到大梁中间,通过穿线孔连接感应器;室内的感应器安装在盖板上,在盖板中间加工安装孔及穿线孔,室内感应器走线方式是从控制器在螺丝槽内走线到大梁端部,再走线到盖板的走线槽内,此时需将盖板掀起,线的长度根据大梁和盖板之间的距离再预留一部分,方便盖板掀起,在盖板走线槽内将线引到盖板中间,线在走线槽内用布线胶条卡住防止脱落,然后接线,如图所示:


3、自动门安装门扇

A:自动门固定扇安装

先将立柱侧扣板安装好,然后分别将定位安装在大梁下口和地面上,大梁在出厂时定位安装孔已开好,使用M6*10内六角固定即可,地面上的根据大梁上的定位位置在地面上打孔,用M8*80塑料膨胀固定,最后将固定扇从侧面推进,即按图中箭头方向移动。待整体平移门调试完毕无故障后在固定扇和侧扣板之间放置建筑硅胶以固定固定扇。



B、自动门安装活动扇

将吊架安装到活动扇上,调节吊架的位置,安装活动扇时先安装下部,将止摆器放进活动扇下横料的槽内,然后安装上部,将吊架轮子放到轨道压条上,推动活动扇走动看是否会脱落,使用相同方法安装另一个活动扇,调节活动扇的位置,让活动扇对缝的位置居中放置,然后用皮带夹和皮带夹头将皮带固定到吊架上。如下图所示:




4、自动门调门,门扇安装好后调节固定扇与活动扇之间的间隙,手推活动扇观察运行是否流畅。确认无误后接通电源,打开电源开关并试运行,根据自动门的说明书调机,检查门的运行情况,检查感应装置及安全装置的运行情况,设置、调整感应器,使门的开口部位充分进入检测范围,不出现死角。设置、调整安全光线,确保门扇行走部位的检测范围。

九、安装地弹门

1、预埋地弹簧

根据门扇和地弹簧尺寸规格,确定地弹簧的安装位置,在门洞位置开孔安装地弹簧并固定,安装孔的大小根据地弹簧的规格来确定。

2、组装地弾门扇

根据地弹簧规格尺寸及安装位置将地弹簧配件安装到地弾门扇的上下横料上,在上下横料的毛条槽内安装3*12密封毛条,地弹簧的毛条为双密封,竖料上安装7*10密封毛条,同样是双密封,在玻璃槽内贴泡沫条,避免玻璃安装时碰坏,先将门扇下横料放到竖料安装槽内,所有安装槽在出厂前已加工好,使用6*20内六角将门扇横料和竖料连接一起,组成U型框,安装玻璃,玻璃推到与下横料的泡沫条接触,安装上横料,用卷尺测量对角线尺寸,确保门扇成方形,锁紧所有螺丝,安装安全玻璃胶条,安装孔塞,组装示意图如图:


3、安装调试地弾门扇

将地弾簧天轴配件安装到边梁上,安装地弾门扇时先将门扇下口的地弾配件放到地弹簧上,再将上口配件与边梁上的天轴配件配合连接,推动门扇,查看门扇的运行情况及门扇与周边的缝隙,根据情况做相应的调整。将拉手安装到门扇上。

十、安装亮窗

1、亮窗组成结构说明

此说明书中的门体结构是自动门两边各有一个地弹门门洞,亮窗也分三个门洞,自动门上的亮窗常规是两块玻璃,玻璃是四面进玻璃槽,下部玻璃槽是由大梁和顶板拼装组成的,其他的由立柱和大小扣板组成,使用玻璃胶条固定,两块玻璃的接缝处使用透明硅胶收口。地弹门上的亮窗玻璃是一块,上下进玻璃槽,下部玻璃槽是由大梁和顶板拼装组成的,上部的由立柱和大小扣板组成,侧面的是立柱和侧扣板,进槽的使用玻璃胶条固定,两边的使用硅胶固定。

2、安装亮窗

自动门处的亮窗安装:将三面的大扣板安装到立柱上,在下部玻璃槽内防止12mm厚橡胶块,安装玻璃,安装小扣板,调节玻璃之间的间隙,安装玻璃胶条,中间玻璃缝隙处使用透明建筑硅胶收口。组装示意图如图:



地弹门处的亮窗安装:将上面的大扣板安装到立柱上,在下部玻璃槽内防止12mm厚橡胶块,安装玻璃,调节玻璃之间的间隙,安装玻璃胶条,两边玻璃缝隙处使用建筑硅胶收口。组装示意图如图:


十一、自动门施工后检查

1、门体与周边门体收口处收胶;

2、自行检查各部件是否安装到位,接线是否正确;

3、检查走线是否有问题,会不会卷入驱动系统,轨道内是否有赃物;

4、检查门体运行情况,安全装置运行情况;


十二、自动门验收培训和维护指南

1、自检合格后联系验收人员和使用人员进行验收;

2、对验收人员提出的问题进行整改;

3、对使用人员进行培训;

4、对使用人员说明使用注意事项;

5、门体外表多为喷涂产品,建议使用柔软湿布清洁;

6、止摆器位置应该始终保持清洁;

7、为确保安全长期的使用,建议每年至少两次专业维护;
