自动旋转门说明书手册,电动旋转门使用及维护注意事项

放大字体  缩小字体 发布日期:2021-04-11 12:38:33    来源:郑州旋转门    作者:旋转门    浏览次数:2    评论:0
导读

自动旋转门说明书手册警告:1,为避免旋转门漏电电击危险,在安装、移动或打开本产品电器设备或门体外盖时,请正确使用接地设备和断开电源。电源线应接入有可靠接地的电源开

自动旋转门说明书手册


警告:

1, 为避免旋转漏电电击危险,在安装、移动或打开本产品电器设备或门体外盖时,请正确使用接地设备和断开电源。电源线应接入有可靠接地的电源开关当中,电源电压必须符合本手册要求。

2, 为确保本产品的正确使用,在使用和操作维护时必须遵照制造商的有关要求进行。

自动门发生故障,应按手册的要求进行操作,并立即通知公司指派的专业技术人员。

3, 自动门使用过程中,请遵照自动门危险标志,不得在内部停留,嬉闹,儿童应有成年人陪同快速通过。对任何误入误用自动旋转门而造成直接或间接伤害及损失,公司不负任何责任。、

4, 任何擅自改装处理自动门本体的行为,一经发现后公司既脱离保修责任,并脱离终生维护的责任。

5, 确保通电运行之前,门体内部空间没有异物以及机械电插锁等打开状态等所有阻碍门体运行的因素。

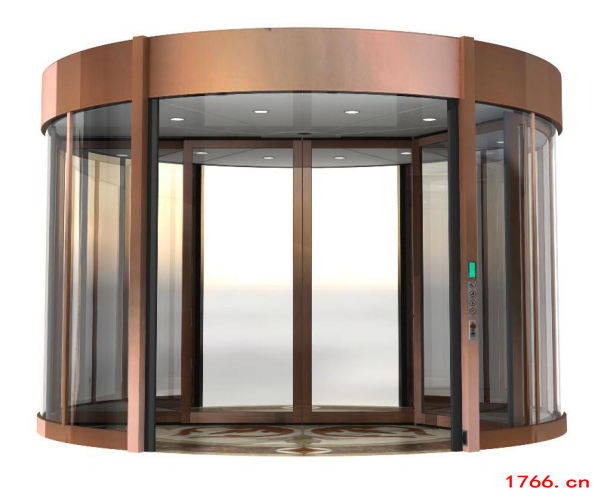

两翼门概述:

两翼旋转门作为旋转门行业中的顶级产品,不光给人以大方、气派的感觉,同

时营造出奢华的气氛,其宽敞的开放门面和高格调的设计,堪称建筑物的点睛

之笔,无可动摇地立足于建筑时代大潮的最前端。以其特殊的功能和独特的设

计,让工作在其中的人们享受到了现代科技带来的方便与舒适。

两翼旋转门兼有旋转和平开两种功能,机械结构科学合理,低噪音、低功耗、

运行平稳。

核心部分采用世界知名产品,性能可靠,品质卓越。

系统特点:

■ 无极变速控制。

■ 启动力矩大。

■ 缓启缓停。

■ 智能寻位。

■ 智能停位。

■ 运行噪音小,运行平稳。

■ 摩擦小,磨损小,使用寿命长。

■ 有效防止锁门后被推动现象的发生,提高门的安全性能。

■ 充分发挥皮带和齿轮减速的优点,并有效抑制其缺点。

■ 旋转门采用双电机驱动,驱动更可靠。

■ 平移门采用先进的直流无刷电机与蜗轮、蜗杆减速器一体化合成,效率高,

力矩大,寿命长。

■ 先制动后驱动的设计使制动性更佳。

■ 模块化设计,结构合理、维护方便。

驱动方式:

■ 交流变频驱动方式。

功能:

■ 具有紧急停止方式;紧急情况下方便按压,

■ 安全防夹/防撞方式,确保行人安全.

■ 残疾优先方式;

■ 慢速常转方式;

■ 照明控制方式;

■ 感应智能速度可调方式;

■ 三种门体停位功能

■ 平移门三种开/闭方式;

■ 火警应急方式;遇火警信号门体自动切换敞开状态.

■ 设置密码控制方式;

■ 禁止出入锁门方式;

■ 输入/输出状态监控方式;显示门体运行当中所有状态及故障信息.

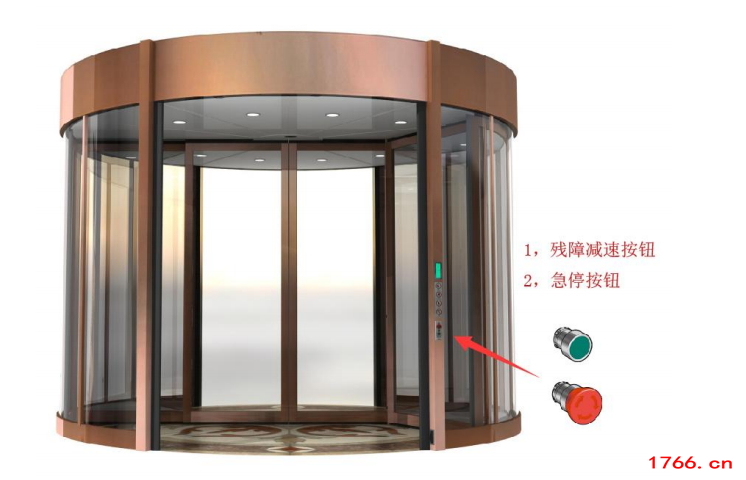

1,残障减速按钮,当行动不便人士或者大型物品通过旋转门时,按下减

速按钮,自动门降进入低速运行状态,以便行人顺利通过,低速运行

一段时间之后,旋转门会自动进入正常状态。

2,急停按钮,用于紧急停止用途,急停按钮按下,旋转门立即停止。握

住急停按钮顺时针旋转 90 度,急停按钮复位,旋转门恢复运行。

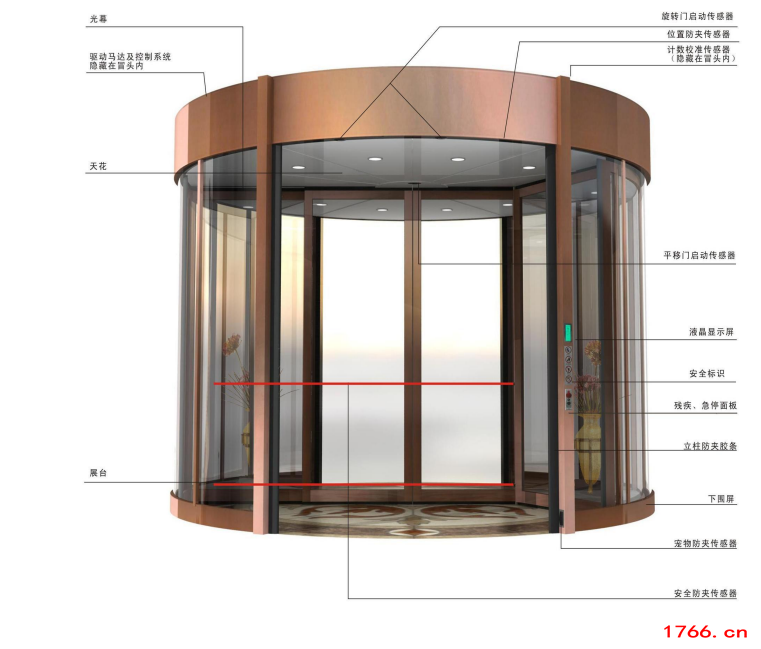

旋转门感应器位置示意图

旋转门感应器组数根据门体要求及客户要求不同,具体以合同签订时

附带的配置清单中的组数为准。

旋转门感应器功能:


1.门里外启动感应器,负责旋转门的运行信号。感应器感应到信号,

旋转门以额定速度运行。

2.平移门启动感应器,负责中间平开门的运行信号,感应器感应到

信号,平开门以设定的功能打开或关闭。

3.外圈以及内圈胶条防夹。当自动门立柱胶条防夹受挤压变形,位

于胶条内部的感应器接受信号,旋转门立即停止运行并少

许反转。当胶条变形恢复到初始状态,旋转门恢复运作。

4.旋转翼防夹及光幕防夹,接收到信号旋转门立即停止运行,信号

消失,门体恢复正常运行。

5.位置区域防夹。当旋转门旋转翼进入位置区域,并在此区域感应

到信号,旋转门立即停止运转,并反转运行。信号消失,

旋转门恢复正常运行。

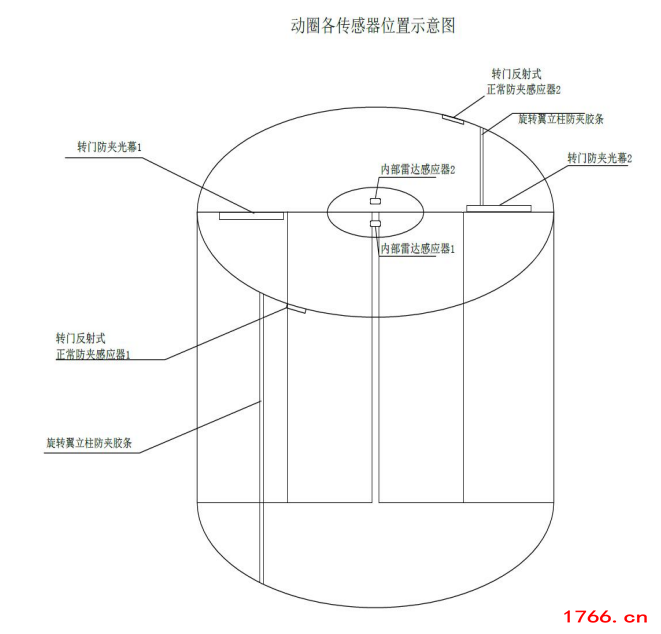

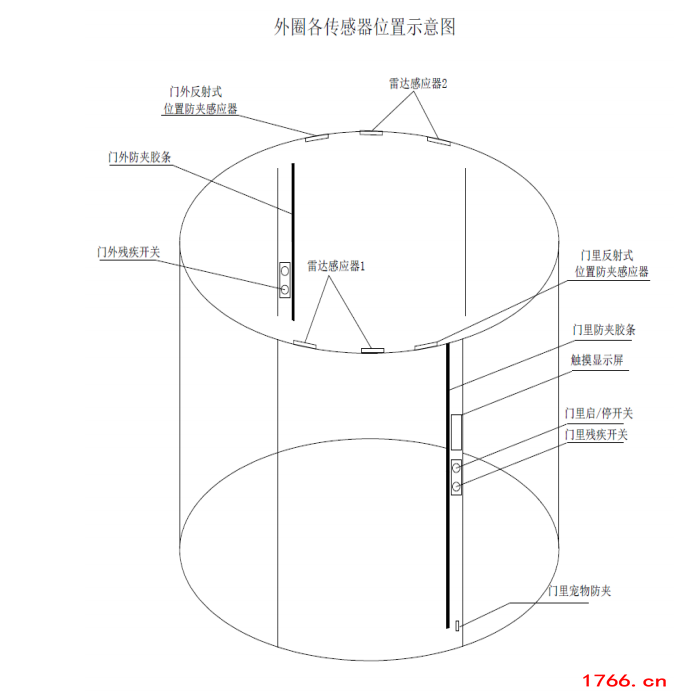

附各位置感应器位置详图:


自动门使用条件须知:

1.电源要求,AC220V 50HZ 地线可靠接地。

2,温度范围-20°C--+35°C

3,相对湿度≤80%

4,不可接受雨淋,

5,自动门 10 米范围内不得有高温热源及强烈震源

6,无腐蚀气体侵蚀

7,不可接受强烈冲击

8.附近不得有强烈电气干扰及磁场干扰。

自动旋转门使用及维护注意事项:

1,旋转门保洁过程中,不得硬物碰撞扭曲胶条,避免胶条内部电器元件损坏。

2,展箱门在使用过程中,一定确保是靠紧锁好,避免在运行过程中造成门扇打开碰撞损坏其他门扇。

3,旋转门顶部不得漏水,避免电箱内电器损坏。

4,旋转门外饰不锈钢不得用湿布擦洗以及硬物擦拭。

5,旋转门在运行过程中,严禁手推。会造成控制电路电流过大,变频器保

护,电箱控制器停止工作。


(文/旋转门)
