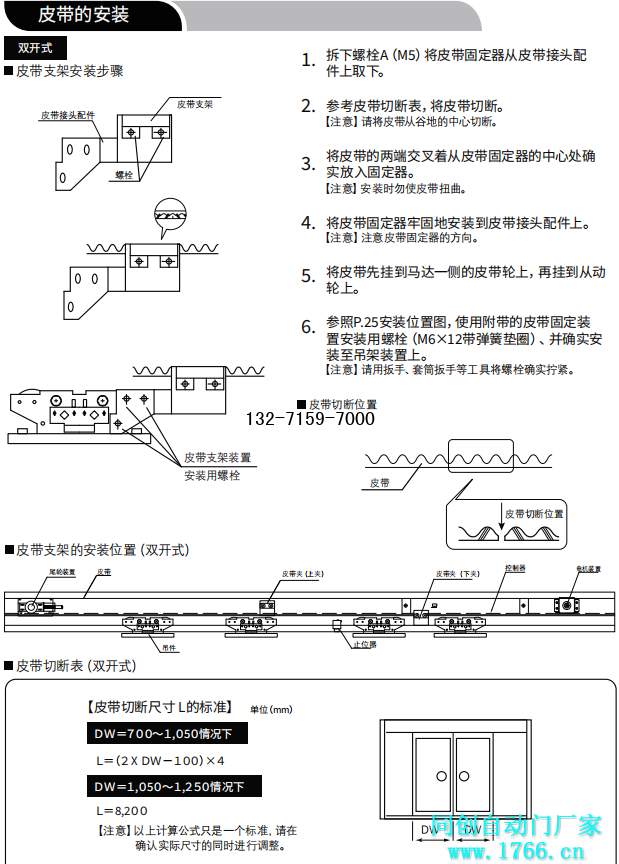

1.拆下螺栓A(M5)将皮带固定器从皮带接头配件上取下。
皮带支架安装步骤
2.参考皮带切断表,将皮带切断。
皮带支架
皮带接头配件
【注意】请将皮带从谷地的中心切断。
将皮带的两端交叉着从皮带固定器的中心处确 实放入固定器。
蟤栓
【注意】安装时勿使皮带扭曲。
4.将皮带固定器牢固地安装到皮带接头配件上。
【注意】注意皮带固定器的方向。
普通
5.将皮带先挂到马达一侧的皮带轮上,再挂到从动轮上。
参照P.25安装位置图,使用附带的皮带固定装
6.置安装用螺栓(M6×12带弹簧垫圈)、并确实安装至吊架装置上。
【注意】请用扳手、套筒扳手等工具将螺栓确实拧紧。
皮带切断位置,皮带支架装置,安装用螺栓
皮带,皮带切新位置,皮带支架的安装位置(双开式)
控制皮带夫(上夫
皮带夫(下夫】
口皮带切断表(双开式)
【皮带切断尺寸L的标准】
单位(mm)
DW=700~1,050情况下
L=(2×DW-100)×4
DW=1,050~1,250情况下
