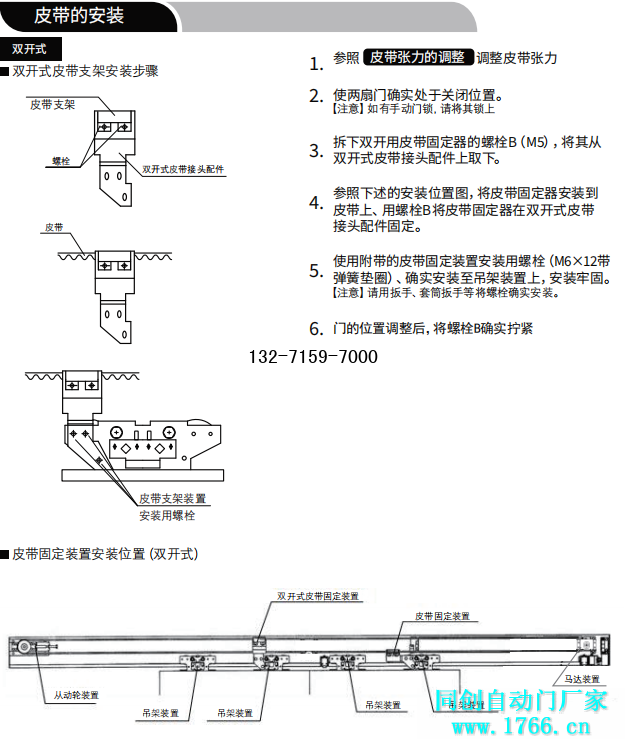

双开式
1.参照皮带张力的调整调整皮带张力,双开式皮带支架安装步骤
2.使两扇门确实处于关闭位置。
皮带支架
【注意】如有手动门锁,请将其锁上
拆下双开用皮带固定器的螺栓B(M5),将其从双开式皮带接头配件上取下。
3.螺栓双开式皮带接头配件面向对象的,参照下述的安装位置图,将皮带固定器安装到4.皮带上、用螺栓B将皮带固定器在双开式皮带 接头配件固定。
使用附带的皮带固定装置安装用螺栓(M6×12带5.弹簧垫圈)、确实安装至吊架装置上,安装牢固。
【注意】请用扳手,套筒扳手等将螺栓确实安装。
6.门的位置调整后,将螺栓B确实拧紧
矢量自动感应门电机皮带支架装置,安装用螺栓,皮带固定装置安装位置(双开式)双开式皮带固定装置,皮带国定装置,皮带张力的调整
1.将从动轮装置向左用力拉,拧紧固定螺栓,皮带螺栓A。
2.确实拧紧4个螺栓A。
3.按顺时针方向旋转张力调整螺栓,调整皮带张力。
【注意】以调整垫片与调整板的前端重合为最宜。
4.将从动轮装置向左用力拉,确实拧紧固定螺栓。
自动门电机皮带调整板,张力调整螺栓,张力调整基片,皮带调整板。
控制装置的固定
1.确实连接马达装置连接器。
【注意】如连接不慎,会造成动作不良。确实安装端子台装置(电源用),使其与控制装置确实相连。
2.【注意】请将引线从马达装置的上面穿过。
如连接不慎,会造成动作不良。
3.确实安装端子台装置(遥控器用),使其与控制装置确实相连。
4.用附带的线卡固定导线。
【注意】如连接不慎,会造成动作不良。
