新型智能旗杆系统 安装和使用说明书
安装调试前请一定认真阅读本说明书！控制器外壳请可靠接地！ 特别请详细阅读说明书第四部分（升旗高度学习）
请注意：
1、YFU旗杆电机后面的POM齿轮连接的是位置传感器，受重力后会导致传感器损坏，故障现象为学习完成后不能下降，所以安装运输时一定要小心不能摔！
2、本升旗系统设计时是根据短时间运行设计的，所以在调试和使用时尽量避免短时间内连续运行，这样可能会使电机和控制器发热损坏，最好调试3-5次后间隔一会再调试。
3、学习时按“学习键”1-2秒后，红色设置灯亮或者数字归零后马上要松开，要不然会进入另一个功能，按“停止键”1-2秒调节时间也同样如此。
4、购买旗杆电机请选用合适的型号，电机和控制器如果有改装、私自拆装或用砂轮磨过钻孔等现象，自动取消保修约定，控制器必须在外观无磨损的情况下才能实行包换。
旗帜高度学习方法：按控制盒面板上“学习键”1-2秒，红色设置指示灯亮，数码显示回零进入学习状态，按上升键，旗帜上升，到位后按“停止键”停止，再按“学习键”确认即可（学习状态下可以按“上升”、“停止”、“下降键”调节高度），注意：按学习键到红灯亮时一定要马上松开，否则会进入另一个功能！
一、产品参数
使用电压：输入AC220V，输出DC36V
功 率：小于100W
旗杆高度：5-30米以内（高于30米可以定制）
速 度：根据国歌时间可以任意调节升降旗时间
遥控距离：大于30米（天线引出金属管、无干扰开阔地）
提升力矩：大于8公斤
使用环境：温度-30℃-70℃，湿度85%以下
二、遥控器和控制面板功能说明（如图）
按上升键(A)：升旗
按下降键(B)：降旗
按停止键(C)：停止
按学习键(D)：按5秒以上进入旗帜高度学习（不建议用遥控器学习）
1、 根据旗杆直径和材质加装不锈钢安装面板；
2、 钢丝绳穿过导绳器小孔，把钢丝绳在卷筒上绕上1-2圈（如图二）；
后把钢丝绳用所配螺丝固定在卷筒上（如图一）；
接好电源线，并把旗杆电机插头跟控制器连接好，注意一定要插紧；
把旗杆电机装进旗杆，控制器留在旗杆外面（面板上有观察孔的话可以直接把控制器装进旗杆），然后用摇把摇一下，看看有没有地方卡住，注意控制器挂在旗杆外面调试时，电机一定要用几个螺丝固定，但不要拧太紧，以免把电缆夹伤夹断；
通电，进行升旗位置学习（参考说明书第六项）；
学习完毕就可以正常升降操作，如果升旗时间跟国歌不同步，太快或者太慢，请参考说明书第六项调节升旗时间）
把控制器用所配的铁片固定在旗杆里（可以根据实际情况多种固定法）
四、升旗高度学习
1、 旗杆电机安装好以后，先用手动摇把摇一下，确保机械部分和钢丝绳、滑轮等没有故障，然后把旗帜摇到一个合适的挂旗位置；
2、 检查旗杆电机滑块是不是在初始位置，准确初始位置应该在靠近手动摇杆这边，如果不在初始位置，请摇把摇到初始位置，并且保证钢丝绳有2-3圈余量；
3、 把电机引出线插头跟控制器插座连接起来，并插紧（注意每个插片一定要插准，不能弯掉），然后通电；（控制盒留在旗杆外面，调试学习好后，再装进旗杆里面）
4、 按控制器按面板“学习键”1-2秒，听到控制器发出滴---的声音，面板上红色设置指示灯亮，显示器显示“000”代表进入学习状态，马上松开学习按键（面板红色指示灯亮后一定要马上松开学习按键），按“上升键”，旗帜上升，到顶后按“停止键”停止，观察一下，如果不到位可以用“上升、下降、停止”键调节到需要的位置，确认后，再次短按“学习键”，蜂鸣器响一声红色设置指示灯熄灭代表学习完成，这时用遥控器或控制器按键都能正常升降旗操作；注意：在控制盒上调试学习时，遥控器不起作用。
五、升旗时间设置（出厂默认时间为48秒）
升旗时间如果跟国歌播放时间不同步（本机为国际线路，适合所有国家国歌），可以通过调节升旗时间（增加或减少），调节方法如下：
按手动按键区“设置时间/停止/”1-2秒，红色指示灯亮，显示器显示“048”后马上松手（一定要马上松手，要不然也会进入另一个功能），按“时间增加/上升”和“时间减少/下降”键可以调节时间，调节完毕一定记得再次按一下“设置时间/停止键”退出；（设定时间后，不需要再重新学习升旗高度）
六、常见故障处理
故障现象 解决方法
升旗时旗帜不到位（确保已经准确学习） 长按控制盒上停止键，直到数码显示“dxx”，xx代表00-99数字，按上升键调节数值，数值越大，到顶误差越小；
按遥控器距离短或没反应 检查控制器天线有没有引出金属管外面，或者改变一下控制盒位置
无显示 请检查输入电源，或者控制盒排线运输时有没有脱落
旗帜只能上不会下 检查插座插片有没有弯掉，如果没有，说明电机传感器有故障
七、系统保养
1、 旗杆如果长期不用，请将电机机械部分（轴承、钢丝绳导向块、导向杆、齿轮等）加注润滑油和黄油，以备下次能正常使用；
2、 在遇到大风天气时，请使用手动升降旗，以免钢丝绳出现乱绳现象和被大风拉出钢丝绳；
3、 在雨季、冬季等季节，请保持控制器通电状态，以防结露现象损坏电机线圈和控制器电子元器件；
4、 本装置最好不要长期不用，长期不用里面的齿轮等部件上的油脂会凝固，导致转动不灵会烧毁电机；
八、保修说明
1、 本旗杆电机在销售之日起，发生故障，一年之内包换，二年之内免费维修（更换零件需收取成本费）；
2、 人为损坏、摔碰、极端天气（狂风暴雨）或不可抗拒因素（地震、战争等）、进水漏水或大风、冰冻天气使用等原因导致的电机或控制器损坏不属于保修范围；
3、 购买旗杆电机请选用合适的型号，电机和控制器如果有改装、私自拆装或用砂轮磨过钻孔等现象，自动取消保修约定，控制器必须在外观无磨损的情况下才能实行包换。

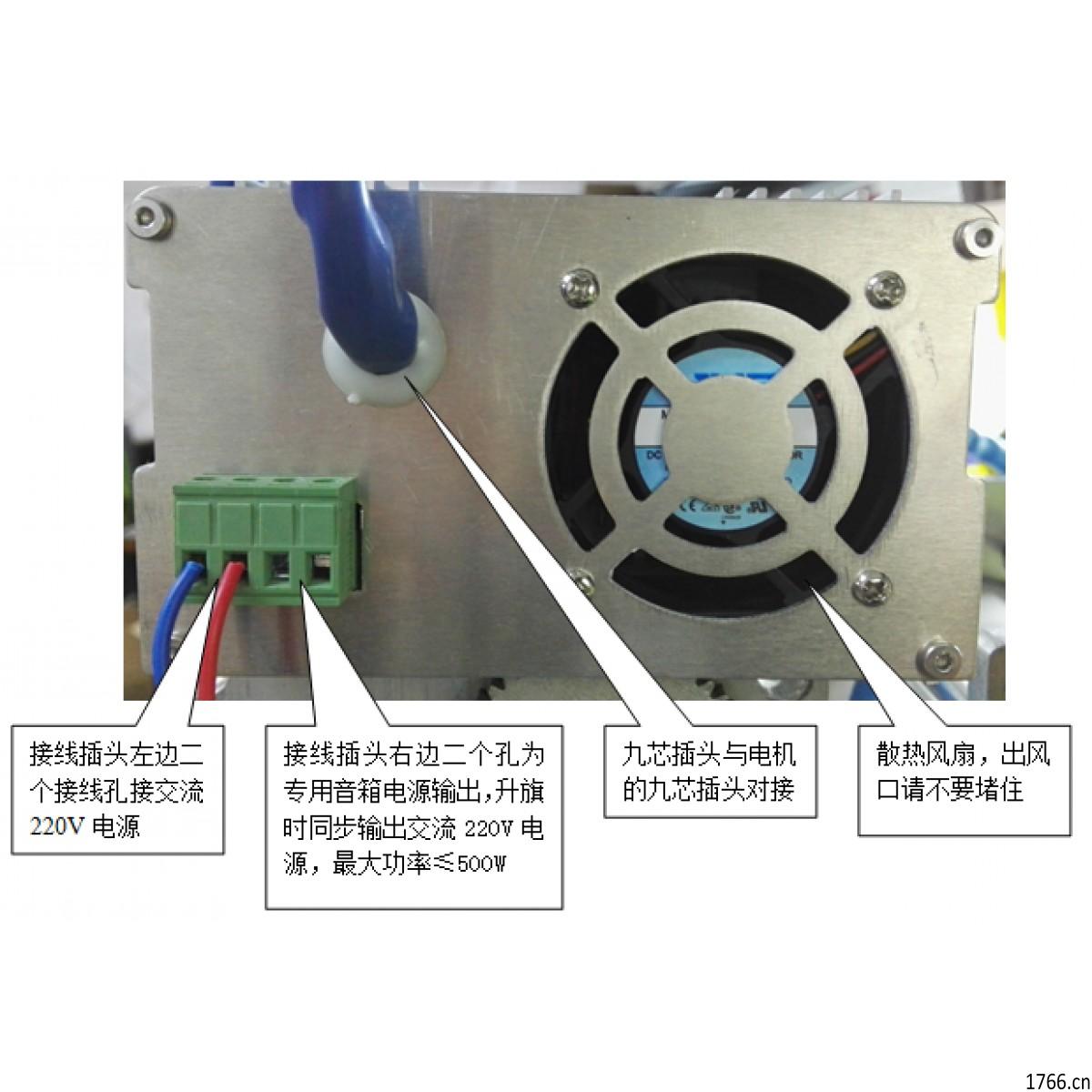

九、接线说明
