2016-7代（LTC）新型智能电动旗杆控制系统

安装和使用说明书

安装调试前前请一定认真阅读本说明书！

特别请详细阅读说明书第六部分（升旗高度学习）

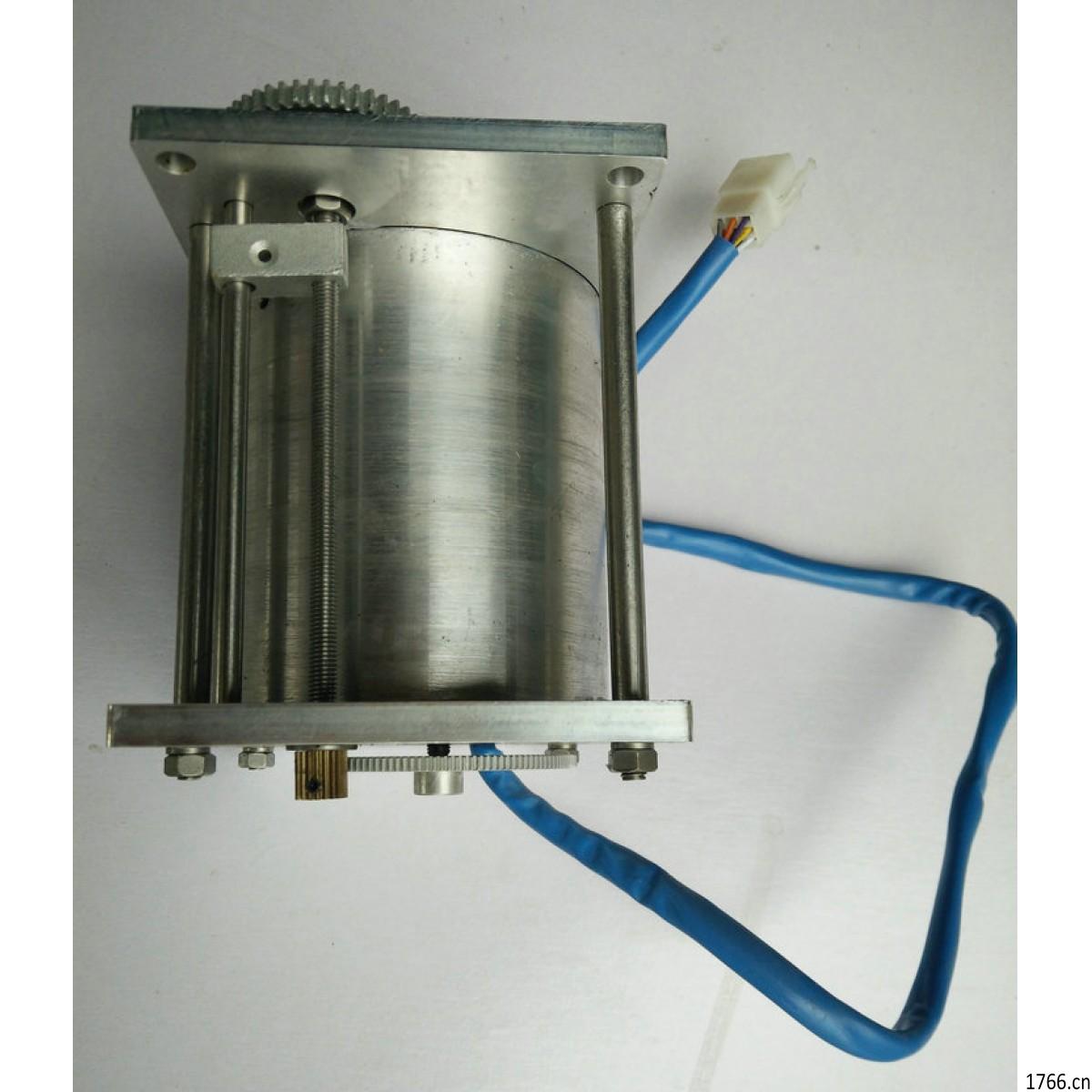

请注意：1、电机后面的铝合金齿轮连接的是位置传感器，受重力后会导致传感器损坏，故障现象为学习完

后不能下降，所以安装运输时一定要小心！2、本升旗系统设计时是根据短时间运行设计的，所以在调试和使用时尽量避免短时间内连续运行，这样可能会使电机和控制器发热损坏。3、学习时长按“学习键”红色设置灯亮或者数字归零后马上要松开，要不然会进入另一个功能，长按停止键调节时间也同样如此。4、手动摇把一定要对准销子插到底！因为带自锁功能，拔出来时需要反方向回过一点；5、购买旗杆电机请选用合适的型号，电机如果有改装、私自拆装或用砂轮磨过的现象，自动取消保修约定。

旗帜高度学习方法：长按控制盒面板上“学习键”，红色设置指示灯亮，数码显示回零进入学习状态，按上升键，到位后按“停止键”停止，再按“学习键”确认即可（学习状态下可以按“上升”、“停止”、“下降键”调节高度），注意：按学习键到红灯亮时要马上松开，否则会进入另一个功能！

一、产品简介

本控制系统由旗杆电机和控制器二部分组成，本系统为本公司的最新产品，运用了多项智能传感技术，与传统的旗杆电机相比有以下新特点：1、采用36V安全电压，杜绝了在旗杆管子闷气潮湿的环境里漏电的危险；2、由于采用精密的位置传感器，停电后手动升旗或降旗到任何位置，来电后正常遥控电动操作都能使旗帜精确到位，绝不会出现乱绳或者不到位的现象； 3、用高灵敏传感器替代了传统的升旗限位开关，使安装和调试更简单，基本实现傻瓜式操作；4、小型化，本控制系统A型产品最小可以在直径160mm的旗杆中使用，并且旗杆高度可以达到13米左右；5、新型离合装置，可以让旗杆电机在手动操作时完全脱离减速箱的阻力，使手动操作变的更轻松；6、采用稀土材料步进电机加精密减速装置，力矩超大；8、升旗时间可调，可以让升旗时间跟任何一个国家的国歌同步；

二、产品参数

使用电压：输入AC220V，输出DC36V

功    率：小于100W

旗杆高度：5-30米以内（高于30米可以定制）

速    度：根据国歌时间可以任意调节升降旗时间

遥控距离：大于30米（天线引出金属管、无干扰开阔地）

提升力矩：大于8公斤

使用环境：温度-30℃-70℃，湿度85%以下

三、遥控器和控制面板功能说明（如下图）

1、遥控器：

旗杆遥控器按键操作说明：按上升键(A)：升旗；

按下降键(B)：降旗；

 按停止键(C)：停止；

按学习键(D)：按5秒以上进入旗帜高度学习（不建议用遥控器学习）

2、控制面板和按键：

升旗时间显示：显示升旗时间和时间设定值；

设置指示灯：当进入学习状态或升旗时间设置状态时，指示灯亮；

四、安装

1、根据旗杆直径和材质加装安装面板；

2、钢丝绳穿过导线器小孔，把钢丝绳用所配螺丝固定在卷筒上（如图一）；

3、用摇把把钢丝绳在卷筒上绕上1-2圈（如图二）；

4、接好电源线，并把旗杆电机插头跟控制器连接好，注意一定要插紧；

5、把旗杆电机固定到旗杆上，控制器留在旗杆外面，然后用摇把上下摇一下，看看有没有地方卡住，注意控制器挂在旗杆外面调试时，电机一定要用几个螺丝固定，但不要拧太紧，以免把电缆夹伤夹断；

6、通电，进行升旗位置学习（参考说明书第六项）；

7、学习完毕就可以正常升降操作，如果升旗时间跟国歌不同步，太快或者太慢，请参考说明书第六项调节升旗时间）

图一：                                                图二

五、升旗高度学习

1、旗杆电机安装好以后，先用手动功能摇一下，确保钢丝绳灵活性，保证机械部分和钢丝绳没有故障，然后把旗帜摇到一个合适的初始位置；

2、检查旗杆电机滑块是不是在初始位置，准确初始位置应该在靠近手动摇杆这边，如果不在初始位置，请手动调到初始位置；

3、把电机引出线插头跟控制器插座连接起来，并插紧，然后通电；（控制盒留在旗杆外面，调试学习好后，再装进旗杆里面）

4、长按控制器按面板“学习键”几秒，听到控制器发出滴---的声音，面板上红色设置指示灯亮，显示器显示“000”代表进入学习状态，马上松开学习按键（设置指示灯亮，一定要马上松开学习按键），按“上升键”，旗帜上升，到位后按“停止键”停止，看一下，如果不到位可以用“上升、下降、停止”键调节到需要的位置，确认到位后，再次短按“学习键”，蜂鸣器响一声红色指示灯熄灭代表学习完成，这时用遥控器或控制器按键就能正常操作；注意：在控制盒上调试学习时，遥控器不起作用。

六、升旗时间设置（出厂默认时间为48秒）

升旗时间如果跟国歌播放时间不同步（本机为国际线路，适合所有国家国歌），可以通过调节升旗时间（增加或减少），调节方法如下：

按手动按键区“设置时间/停止/”，红色指示灯亮，显示器显示“-F-”后马上松手（一定要马上松手），这时显示的是当时升旗时间，按“时间增加/上升”和“/时间减少/下降”键可以调节时间，调节完毕一定记得再次按一下“设置时间/停止键”记忆并退出；（设定速度后，不需要再重新学习升旗高度）

七、常见故障处理

八、系统保养

1、              旗杆如果长期不用，请将电机机械部分（轴承、钢丝绳导向块、导向杆、齿轮等）加注润滑油和黄油，以备下次能正常使用；

2、              在遇到大风天气时，请使用手动升降旗，以免钢丝绳出现乱绳现象；

3、              在雨季、冬季等季节，请保持控制器通电状态，以防结露现象损坏电机线圈和控制器电子元器件；

4、              本装置最好不要长期不用，长期不用里面的齿轮等部件上的油脂会凝固，导致转动不灵会烧毁电机；

九、保修说明

1、本旗杆电机在销售之日起，发生故障，一年之内包换，二年之内免费维修（更换零件需收取成本费）；

2、人为损坏、摔碰、极端天气（狂风暴雨）或不可抗拒因素（地震、战争等）、进水漏水或大风天气使用等原因导致的电机或控制器损坏不属于保修范围；

3、购买旗杆电机请选用合适的型号，电机如果有改装、私自拆装或用砂轮磨过的现象，自动取消保修约定。

4、控制器保修同电机保修；

十、接线说明：控制器引出线上，独立黑色线为天线，加长后引到金属管外面，可以增加遥控距离；

控制器引出9芯插头旁的2芯插头是音响电源，是交流220V高压，请一定小心！ 冰冻时严禁使用电动旗杆电机控制系统升起。
