多玛90自动门电机，多玛ES90自动感应平移门驱动装置，多玛新型的ES90Easy感应门电机，采用模组化设计，应用全球信赖的电子元件及全新的机械组件，机组承重达2*85kg，适用于l00mm~150mm机盖高度。全新设计的微型驱动装置(min drive unit)已通过多项工业测试。
DORMA 多玛自动门,新型自动感应门
一.概述 多玛新型的ES90 Easy，采用模组化设计，应用全球依赖的电子元件及全新的机械组件，机组承重达2*85kg，适用于100mm和150mm机盖高度。全新设计的微型驱动装置（mini drive unit）已通过多项工业测试。
高品质，物超所值
多玛门控公司特别提供的高性价比，高品质的ES 90 Easy自动门机组运用广泛，适用于不同用途的门，运行平稳，安装简便，易于维护。微电脑控制自我学习的功能保证了操作灵活，运行平稳，并达到欧洲和德国的安全标准。通过按钮操作菜单使参数调节简单快捷。无需其它附加程序设置装置。多玛公司还提供程序开关、感应器及专用型材等选项以供选择。
DORMA 开发，设计，制造
通过CE，TUV 标准
现代的设计风格，运行柔顺
100 %兼容ES90-S控制单元
功能可靠及高标准的安全标准
控制板,马达,变压器一体化
完备的型材系统适合各种类型的门
多功能控制,调试简便勿需手
易安装及调试ES90
Easy组成：
1 LM 铝粱
2 感应门导轨
3 感应门内盖板高 100 or 150 mm
4 维修盖板固定件
5 控制器
6 马达
7 变压器

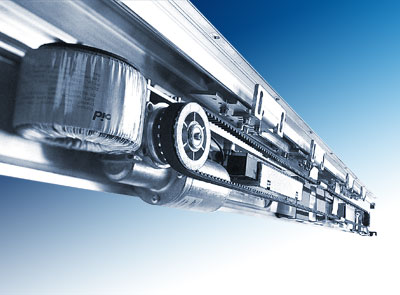

1 小型驱动单元
2 变压器
3 马达
4 编码器
5 控制模块
6 ES90 Easy 导轨
7 蓄电池 (选择项)
8 皮带固定件
9 被动轮
10 维修盖板固定件
11 限位块
12 承载架
感应门组合
所有版本的门都可使用LM 铝梁来适合通道的安装l
所有版本的门都可使用LM 铝梁来适合通道的安装
二.性能及特点
门重： M =1 X 100kg；2 X 85kg
净开尺寸：单开门：LW=700-1400mm
双开门：LW=800-2000mm
导轨高度：100 or 150
导轨深度：180mm
五档程序模式：
自动
关闭
单向开启
部分开启
长期开启
微电脑控制系统
具有自我学习，自我检测功能
具有开门/关门力监察功能
紧急停止功能
单开门/双开门
二种操作模式
系统可调参数勿需手机：
开门停顿时间0-30秒
开门速度10-50秒
关门速度10-40秒
遇阻自动返回功能
具有故障显示功能 （0-d )
断电后重新自我启动
外置解锁系统：适合各程序模式
读卡器或钥匙开关控制
备用蓄电池操作模式
选项：
外置解锁
备用蓄电池
电锁，安全电眼，等
三.感应门安装
确定安装方式：左开门，右开门，双开门
确定钢结构 10号槽钢
按图固定导轨，水平，垂直
根据系统配置进行布线
电源线在操作器右侧
调节挂轮上的档块间隙0.5mm
门缝间隙4mm
四.感应门首次启动
首次启动前准备
装置已完整安装好
所有电气部件都已连接无误
机械部件调整完好
首次启动
门页半开位置
程序开关在自动位置
松开紧停按钮
按“SELECT”按钮+接通电源，直至门以
慢速关闭
首次启动必需完整，不能中断
启动自我学习
程序开关在自动位置
松开紧停按钮
按“SELECT”按钮3 秒
首次启动必需完整，不能中断
感应门调校
设置部分开启宽度
电锁，感应器，蓄电池等
外置解锁
五.故障诊断
机械故障
堵塞，挂轮上端档块间隙，导向座
门页垂直，门页自由移动等
电气故障
电源，保险丝，紧停按钮，安全电眼
程序开关，感应器灵敏度，电锁，
线路正确，接触良好
故障显示检查
六.参数设定
七段显示器代码
8 =选择菜单
E =故障显示
C =关门速度设置
O =开门速度设置
n =运行模式选择
F =单开门/双开门选择
A =电池操作模式选择
b =马达类型选择
d =开门停顿时间设置
菜单选择：用“ +”，“ -”键
修改参数：用“ +”，“ -”键
查阅原有故障
20 秒后自动返回
请参阅系统参数设置图
七.故障代码
故障显示代码 （0-d )
0 =系统无故障
1 =堵塞
2 =电锁故障
3 =程序开关故障
4 =电眼故障
5 =编码器故障
6 =蓄电池故障
7 =CPU，RAM 等故障
8 =紧停按钮故障
9 =自我学习故障
A=马达故障
b=电池测试故障
C=力测试故障
d=马达过电流故障
八.接线图
程序开关接线图
紧停按钮接线图
马达接线图
电锁接线图
电眼接线图
感应器接线图
蓄电池接线图
外置解锁接线图
