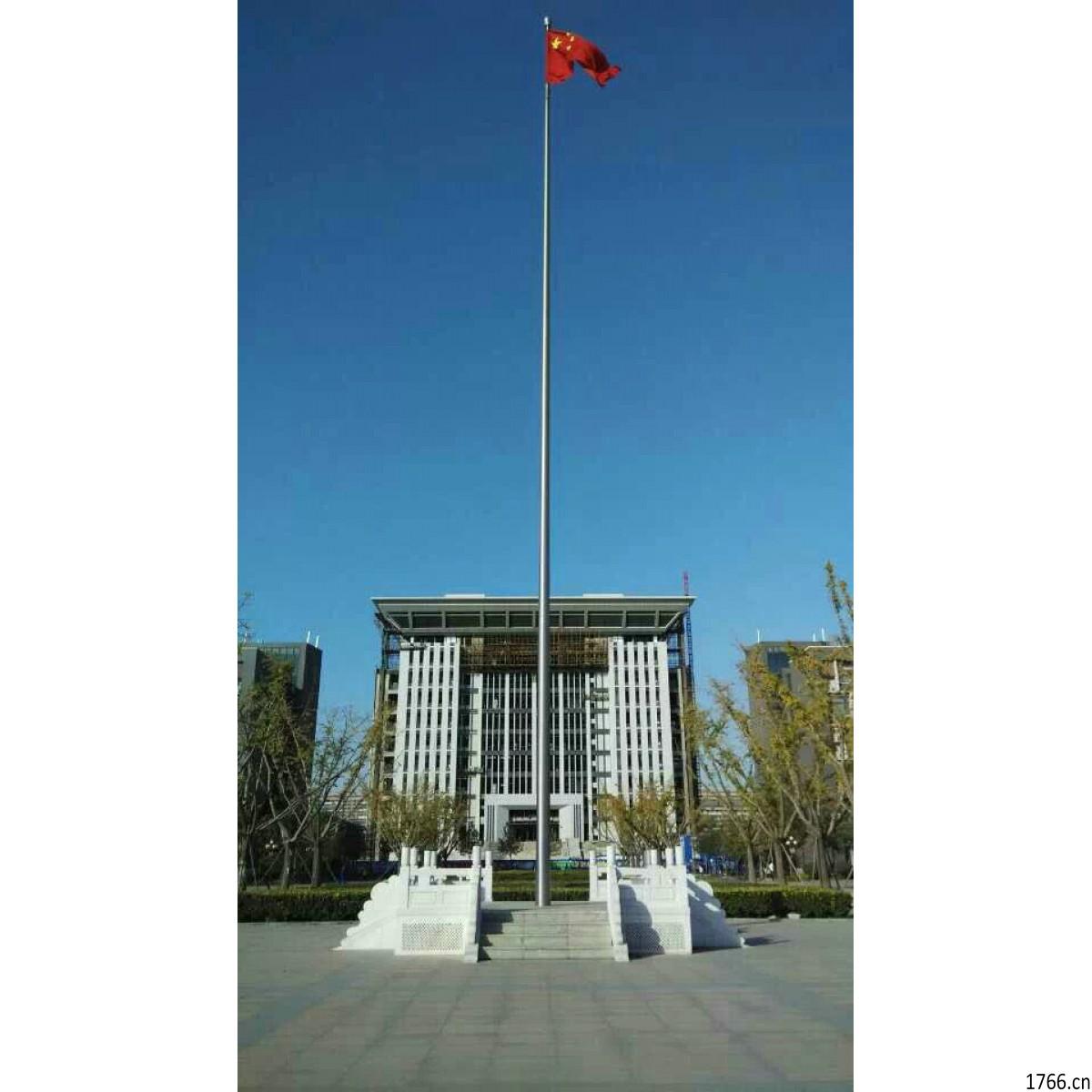

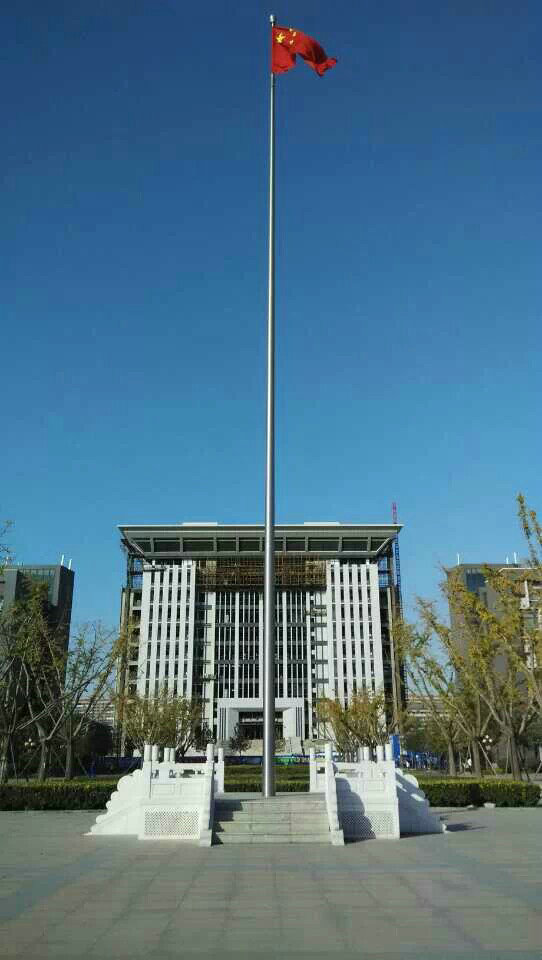

电动国旗杆自动升降系统
（1）系统概述
大型体育场馆作为正式比赛场馆，颁奖奏乐升旗必须保持同步一致，各功能子系统的同步协调运行，符合组委会的统一指挥，这样就对体育场馆国旗自动升降系统有了明确的要求。
国旗自动升降系统由同步控制器、电动控制器、机械部件、自动升旗控制系统软件、电脑、UPS、机柜、管线辅材等组成。同步控制器内部采用微处理器为核心的智能化设计，通过计算机应用软件远程控制横杆旗帜升降工作。系统可根据现场要求悬挂各式旗帜，并且在体育比赛中，能根据冠、亚、季军旗帜灵活布局，使用非常灵活简便。系统应具有完善的功能，在自动升旗系统技术上处于国内领先水平，可根据旗杆升降高度与国歌播放时间对旗帜升降速度进行智能化精确控制，能根据旗帜升降高度进行旗杆准确运行，并配备上限位和下限位刹车和防冲顶保护功能，能最大限度确保安全使用。
（2）系统设计要求
1）自动升旗系统控制软件：
WINDOWS中文操作界面，具备网络故障检测功能，能实现与场地扩声系统的连接，实现实时同步控制；RS485/RS232通讯协议；国歌选取、国旗升降控制、国歌库管理；
2）同步控制机：
室内升旗同步控制机：最大功率250W，电源220V/50HZ，同步精度：0.1秒，标准RS-485/232接口，手动/自动一体切换；
3）电动控制器：
最大功率3.7KW，电源三相380V，同步精度：0.1秒，变频控制与调速、减速装置结合。
4）机械部件
亚运标准型，主杆长8.8米，直径不小于75mm，吊点3个，最多可同时悬挂国旗4面；手摇装置速率不低于0.5米/秒，含上下限位，具备冲顶（上）、坠地（下）保护。
（3）系统布置要求
1）禁止将设备安装在潮湿、阳光直射、灰尘较多、不平稳、易产生强烈震动及有腐蚀气体的地方。
2）安装场所应有良好通风条件以保证工作时散热。
3）提供稳定的供电电源，升旗同步控制器通过UPS稳压电源供电。
4）升旗同步控制器可安装在800*600*500的控制机柜内，以保障稳定工作。
（4）系统功能要求
场馆自动升旗控制系统是为比赛组织者在赛会期间提供一个颁奖升旗服务的控制系统。自动升旗系统应经过各种省级比赛、农运会、城运会、全运会、世界杯赛、奥运会的使用检验，能满足目前各种赛事的正式颁奖需要，并具备以下功能：
1）升旗控制系统带有国歌音频输出功能，通过同步变频控制，保证场馆颁奖升旗时，所奏国歌的时间和国旗上升到顶部的时间同步；
2）升旗控制系统具有：计算机软件远程控制升旗、控制台本地控制升旗、纯机械手动升旗三重升旗保护模式，能满足意外情况下的正常颁奖升旗操作；
3）升旗控制系统构成主要分成两部分：机械部分、控制部分。机械部分完成旗帜悬挂、导向、机械驱动。控制部分主要通过控制机械设备，保证机械设备与国歌乐曲的同步，同时通过WINDOWS界面完成选曲播放的工作；
4）控制系统由电动升旗装置、现场同步控制机、后台控制软件系统等组成，具备软件系统远程控制/同步控制机手动控制互换备份功能；
5）后台控制软件系统具备网络故障自动监测功能，当系统控制网络出现故障时，控制界面上立即可以发现，并可马上通过切换到现场同步控制机进行手动控制；
6）升旗控制系统满足颁奖歌曲从18～200秒播放时间的不同需求，旗杆对应不同线性匀速度，平稳实现颁奖音乐与升旗同步；
7）升旗控制系统满足升/降半旗的自动选项操作，并具有选项状态灯提示；
8）现场同步控制机具有按键操作键盘，并带有操作状态显示屏，可以对各种参数进行手动设置和查询；
9）电动升旗装置具有变频调速功能，当系统上升、下降运行时，能实时检测当前行程，并具备防冲顶保护和防滑保护功能。
