LTC-2014款新型智能旗杆控制系统
安装和使用说明书
（安装前请认真阅读本说明书）
特别请详细阅读说明书第六不分（升旗高度学习)和第七部分（速度设置）请注意！旗杆电机后面的铝合金齿轮连接的是位置传感器，受重力后会导致传感器损坏，故障现象为学习完后不能下降，所以安装运输时一定要小心！
全国客服电话：400-100-1279
郑州联同创金属制品有限公司
一、产品简介
电动旗杆控制系统由旗杆电机和控制器二部分组成，2014款电动旗杆控制系统为同创旗杆公司的最新产品，运用了多项智能传感技术，与传统的电动旗杆电机相比有以下新特点：
1.采用24V低电压控制，杜绝了在旗杆管子闷气潮湿的环境里漏电的危险；
2.采用精密的位置传感器，哪怕停电后手动升旗或降旗到任何位置，来电后正常遥控操作都能使旗帜精确到位，绝不会出现乱绳或者不到位的现象；
3.具有过载保护功能，在大风天气等极端条件下万一发生钢丝绳、机械部件卡住的情况下，装置的自动过载保护功能会让电机停下来，保护系统不会造成机械性破坏；
4.用高灵敏传感器替代了传统的升旗限位开关，使安装的调试更简单，基本实现傻瓜式操作；
5.小型化，本控制系统A型产品最小可以在直径160mm的旗杆中使；用，并且旗杆高度可以达到13米左右；
6.新型离合装置，可以让旗杆电机在手动操作时完全脱离减速箱的阻力，使手动操作变的更轻松；
7.采用稀土材料电机，力矩超大；
8.无级调速功能，可以让升旗时间跟任何一个国家的国歌同步；
二、产品参数
使用电压：输入AC220V，输出DC24V
功率：根据旗杆高度20-100W
旗杆高度：30米以内（特殊高度可以定制）
速度：根据国歌时间可以任意调节升降旗速度
遥控距离：大于30米（天线引出金属管、开阔地）
提升力矩：大于10公斤
使用环境：温度-30℃-70℃，湿度85％一下
三、遥控器和控制面板功能说明（如图）
1.遥控器：
遥控器按键操作说明：按上升键（A）：升旗；
按下降键（B）：降旗；
按停止键（C）：停止；
按学习键（D）：按8秒以上，进入旗帜高度学习
2.控制面板：
升旗时间显示:显示升旗时间和速度设定值；
设置指示灯：当进入学习状态或速度设置状态时，指示灯亮；
四、控制器按键说明（如图)
五、安装
1、根据旗杆直径和材质加装安装面板；
2、钢丝绳穿过导线器小孔，把钢丝绳用所配螺丝固定在卷筒上（如图一）；
3、用摇把把钢丝绳在卷筒上绕上1-2圏（如图二）；
4、接好电源线，并把旗杆电机插头跟控制器连接好，注意一定要插紧；
5、把旗杆电机固定在旗杆上，然后用摇把手动升旗降旗一次；
6、通电，进行升旗位置学习（参考说明书第六项）；
7、学习完毕就可以正常升降操作，如果升旗时间跟国歌不同步，太快或者太慢，请参考说明书第七项调节升旗速度）
六、升旗高度学习
1、旗杆电机安装好以后，先用手动功能进行升旗降旗一次，以保证机械部分和钢丝绳没有故障，然后把旗帜降到一个合适的初始位置；
2、检查旗杆电机滑块是不是在初始位置，准确初始位置应该在靠近手动摇杆这边，如果不在初始位置，请手动调到初始位置；
3、把电机引出线插头跟控制器插座连接起来，并插紧，然后通电；
4、长按遥控器学习键8秒以上或控制器上手动学习键3秒，听到控制器蜂鸣器发出长滴---的声音，面板上设置指示灯亮，显示器显示”000“代表进入学习状态，按遥控器或手动上升键，旗帜自动上升，到位后会自动停止，蜂鸣器鸣一声，设置指示灯熄灭，显示器显示上升时间，表示自动完成学习，然后用遥控器或手动按键就能正常操作。
5、如果旗帜不用升到顶，可以按遥控器或手动设定键进入学习状态后，按上升键到指定位置，然后按停止键，再按设定键确定即可；
七、电动旗杆控制器速度设置
升旗时间如果跟国歌播放时间不同步（本机为国际线路，适合所有国家国歌），可以用通过调节升旗都市（加快或减慢），调节方法如下：（调节前先看下次升旗时间，以便可以决定调节多大范围）
按手动按键区”停止/速度设定键“3秒，蜂鸣器发出“滴滴”二声，设定指示灯亮，显示器显示”Fxx”(XX代表速度值，从“0-31”表示都市由慢到快，0最慢，31最快），然后按“上升/快”和“下降/慢”键调节速度，升旗时间如果跟国歌时间相差不大，可以少调几个数字，如果相差大，可以多调几个数字；
比如学习时升到顶的时间为40秒，系统预调速度为F-30，那么只需调低到F18-20就行（举例），调好后，再升旗一次看看时间，以便确认需不需要再次调价，熟练后一般调节1-3次就能实现准确跟国歌同步；调节完毕一定记得再次按一下“速度/停止键”记忆并退出；（设定速度后，不需要再重新学习升旗高度）
八、常见故障处理
|
故障现象 |
解决方法 |
|
使用或学习时旗帜不到位 |
检查机械部分和钢丝绳是否有卡死现象 |
|
按遥控器距离短或没反应 |
检查控制器天线有没有引出金属管外面 |
|
无显示 |
请检查输入电源 |
九、系统保养
1、旗杆如果长期不用，请将电机机械部分（轴承、钢丝绳导向块、导向杆、齿轮等）加注润滑油和黄油，以备下次能正常使用；
2、在遇到大风天气时，请使用手动升降旗，以免钢丝绳出现乱绳现象；
3、请经常检查钢丝绳顶端和尾端磨损情况，如有断丝现象，请及时更换；
4、在雨季、冬季等季节，请保持控制器通电状态，以防结露现象损坏电机线圈和控制器电子元器件；
5、本装置最好不要长期不用，长期不用里面的齿轮等部件上的油脂会凝固，导致转动不灵会烧毁电机；
十、保修说明
1、本旗杆电机在销售之日起，发生故障，一年之内包换，二年之内免费维修（更换零部件收取成本费）
2、人为损坏、摔碰、极端天气（狂风暴雨）或不可抗拒因素（地震、战争等）、进水漏
3、控制器保修同电机保修；
十一、接线说明
电机插头线上，多余的三根线接线方式和功能为：红色、白色（输出直流12V，如不接请用绝缘胶布包好）接国歌模块电源输入，黑色线为天线，加长后引到金属管外面，可以增加接收距离；
LTC 旗杆电机配置清单：
电动旗杆电机配件标准配置清单：
1、电动旗杆控制器 一个
2、电动旗杆电机 一个
3、手动摇把 一把
4、升降遥控器 2只
5、说明书 一份

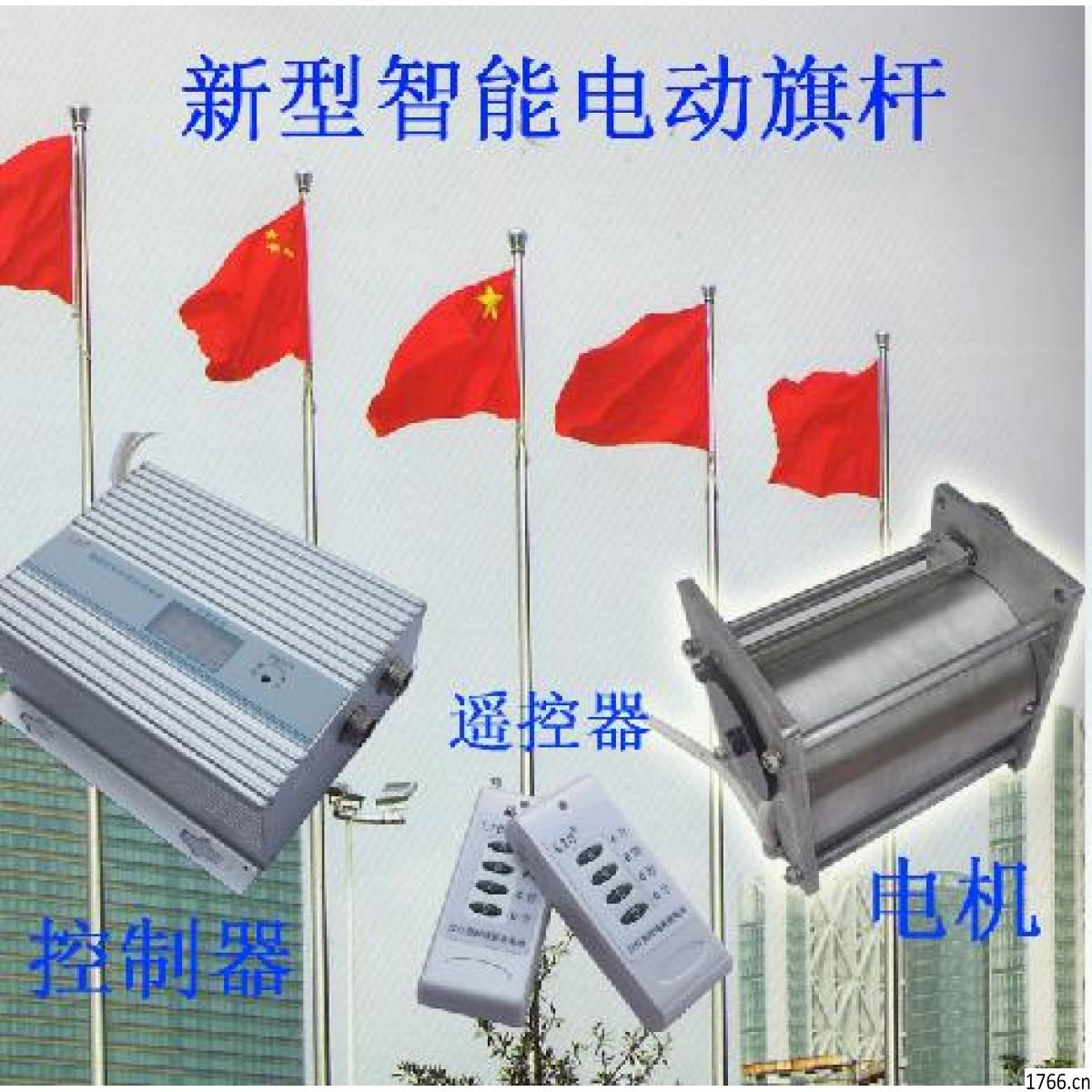

电动旗杆电机实物拍摄图片
